Produktinformationen "5/3-Wegeventil, elektropn., ext. Steuerl., Mitte entlüftet, G 1/8":
5/3-Wegeventil, elpn., ext. Steuerl., Mitte entlüftet, G 1/8, p= Vakuum…10 bar, Steuerdr. 2,5…10 bar, T= -10…60°C, Alu, o. St./Sp.Traditionelle Wegeventile der Reihe 70 in elektropneumatischer Ausführung. Diese Ventile finden einen breiten Anwendungsbereich als Muffenventil, Direktanbau am Zylinder mit Spezialadapter oder als Serienventile mit Mehrfach-Grundplatten und Einzelverkettungsplatten (Versorgungsleisten).
Produkteigenschaften:
Betriebsdruck min.
-0,99 bar
Betriebsdruck max.
10 bar
Mediumstemperatur min.
-10 °C
Mediumstemperatur max.
60 °C
Umgebungstemperatur min.
-10 °C
Umgebungstemperatur max.
60 °C
Steuerdruck min.
2,5 bar
Steuerdruck max.
10 bar
Durchflusswertmessung 1
Durchfluss bei 6 bar und ∆p 0,5 bar
Durchflusswertmessung 2
Durchfluss bei 6 bar und ∆p 1 bar
Dichtmaterial
NBR
Medium
Gefilterte Druckluft mit oder ohne Ölung. Wenn geölt, dann kontinuierlich.
Serie
Ventile Reihe 70
Steuerluftanschluss
M5
Handhilfsbetätigung
rastend
Anschluss
G 1/8
Funktion
5/3
Betätigung
Mitte entlüftet
Lieferumfang
ohne Stecker und Spule
Spannung
ohne Spannung
Durchfluss 1
400 Nl/min
Durchfluss 2
550 Nl/min
DN
5

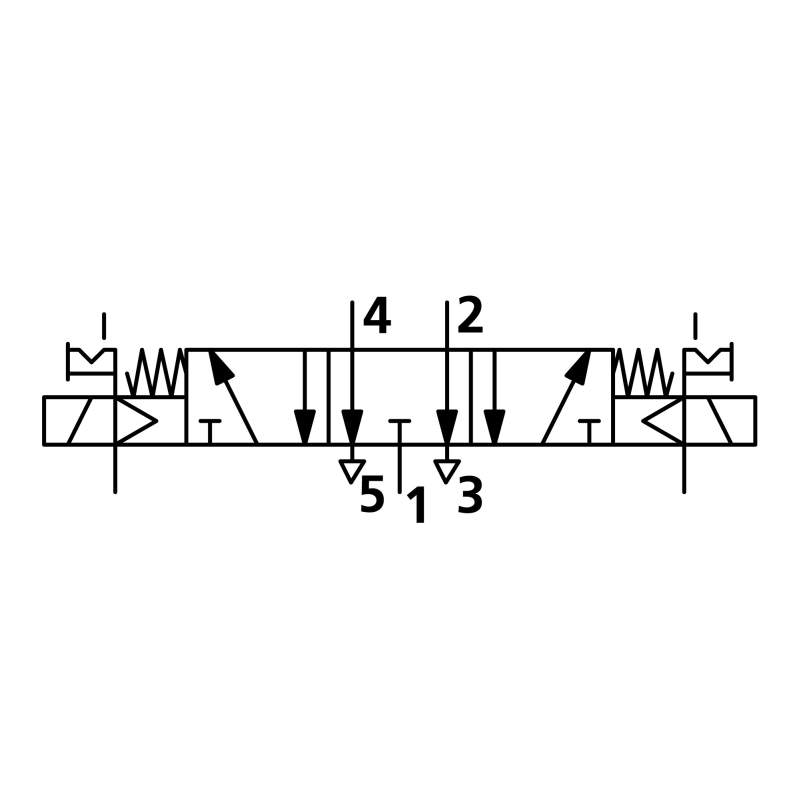

Symbol
62
Ausführung
elektropneumatisch
Steuerluftzufuhr
extern
Zolltarifnummer
84818079
Ursprungsland
IT
GTIN: 4047322788588
Hersteller: METAL WORK
Hersteller Nr.: 147133
