Produktinformationen "ES-Kuha, pneumat. Stellantrieb einfachwirkend, L-Bohrung, Rp 11/4":
3-Wege-ES-Kugelhahn, pneumat. Stellantrieb L=161mm, L-Bohrung, Betriebstemp. -20 °C bis 70 °C, Rp 1 1/4, DN 32, PN max. 63 bar3-Wege-Hahn, reduzierter Durchgang.Pneumatischer Schwenkantrieb in doppelt- oder einfachwirkender Ausführung und integriertem Stellungsanzeiger.Genormte Schnittstellen:Verbindungsstelle Antrieb/Armatur: Vier bzw. acht Innengewinde im Antriebsgehäuse nach EN ISO 5211.Verbindungsstelle Antrieb/Steuerventil: Nach NAMUR bzw. VDI/VDE 3845.Verbindungsstelle Antrieb/Signalgerät: Nach VDI/VDE 3845 (NAMUR).
Produkteigenschaften:
Betriebstemperatur min.
-20 °C
Betriebstemperatur max.
70 °C
Betriebsdruck max.
63 bar
Material Antrieb
Aluminium eloxiert
Material Kugelhahn
Edelstahl 1.4401, mit ISO-Flanschplatte
Dichtmaterial Kugelhahn
PTFE / FKM
Dichtmaterial Antrieb
NBR
Drehwinkel
90 °
Ventiladapter
nach NAMUR
Gewinde
Rp 1 1/4
DN
32
Ausführung
einfachwirkend

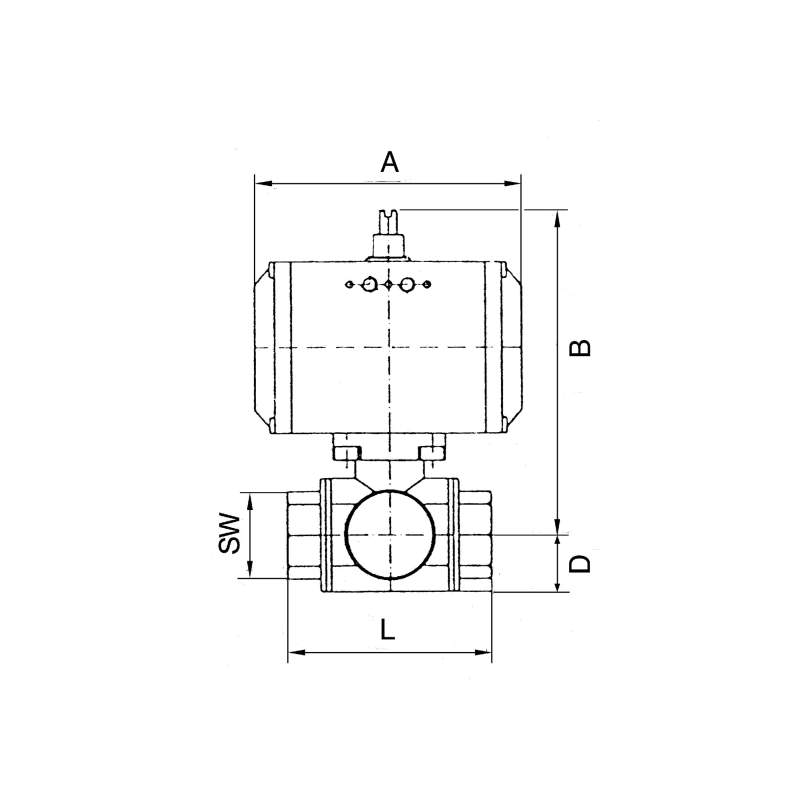

Stellung
L 2
B
179,5 mm
L
90,0 mm
A
161,0 mm
D
36,5 mm
SW
50 mm
Zolltarifnummer
84818081
Ursprungsland
DE
GTIN: 4047322076999
Hersteller: RIEGLER
Hersteller Nr.: 103623
