Produktinformationen "5/3-Wegeventil, elpn, ext. Steuerl., Mitte geschl., G 3/8, 24 VDC":
5/3-Wegeventil, elektropneumatisch, ext. Steuerluft, Mitte geschl., G 3/8, 24 V DC, p= Vakuum…10 bar, Steuerdr. 2,5…10 bar, AluTraditionelle Wegeventile der Reihe 70 in elektropneumatischer Ausführung. Diese Ventile finden einen breiten Anwendungsbereich als Muffenventil, Direktanbau am Zylinder mit Spezialadapter oder als Serienventile mit Mehrfach-Grundplatten und Einzelverkettungsplatten (Versorgungsleisten).
Produkteigenschaften:
Betriebsdruck min.
-0,99 bar
Betriebsdruck max.
10 bar
Mediumstemperatur min.
-10 °C
Mediumstemperatur max.
60 °C
Umgebungstemperatur min.
-10 °C
Umgebungstemperatur max.
50 °C
Steuerdruck min.
2,5 bar
Steuerdruck max.
10 bar
Durchflusswertmessung 1
Durchfluss bei 6 bar und ∆p 0,5 bar
Durchflusswertmessung 2
Durchfluss bei 6 bar und ∆p 1 bar
Dichtmaterial
NBR
Medium
Gefilterte Druckluft mit oder ohne Ölung. Wenn geölt, dann kontinuierlich.
Serie
Ventile Reihe 70
Steuerluftanschluss
G 1/8
Handhilfsbetätigung
rastend
Anschluss
G 3/8
Funktion
5/3
Betätigung
Mitte geschlossen
Lieferumfang
mit Stecker und Spule
Spannung
24 V DC
Durchfluss 1
1560 Nl/min
Durchfluss 2
2150 Nl/min
DN
13,3

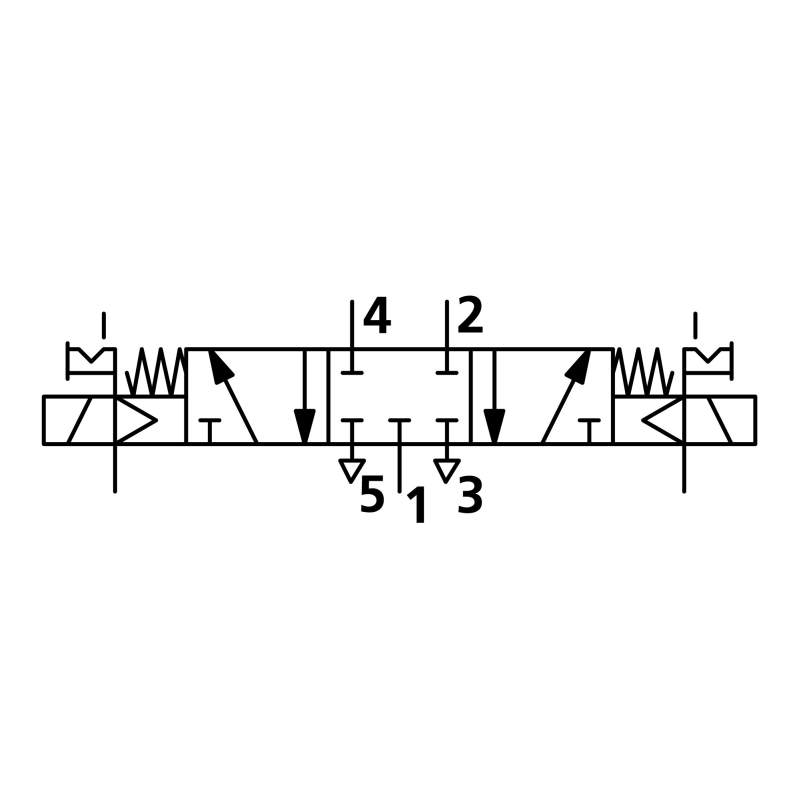

Symbol
61
Ausführung
elektropneumatisch
Steuerluftzufuhr
extern
Zolltarifnummer
84818079
Ursprungsland
IT
GTIN: 4047322790314
Hersteller: METAL WORK
Hersteller Nr.: 147305
